高速貼片機與泛用貼片機的區別
發布時間： 2022/10/9 11:34:55 發布人： admin
一、高速貼片機特點
1.高速貼片機的結構可以采用任何類型的結構。結構:轉塔式、復式和大平行等。
2.高速自動貼片機可貼裝元件器范圍我們通常比較小，所能貼裝的元器件應用范圍是從0603-7474；
3.高速貼片機所貼裝元件器的包裝設計形式進行通常只能是卷帶裝；
4.許多高速表面貼裝機的安裝頭可以在拾取和安裝小部件時全速安裝，并且有許多高速表面貼裝機的安裝頭;
5.高速貼片機的貼裝吸嘴通常只有一個真空吸嘴。

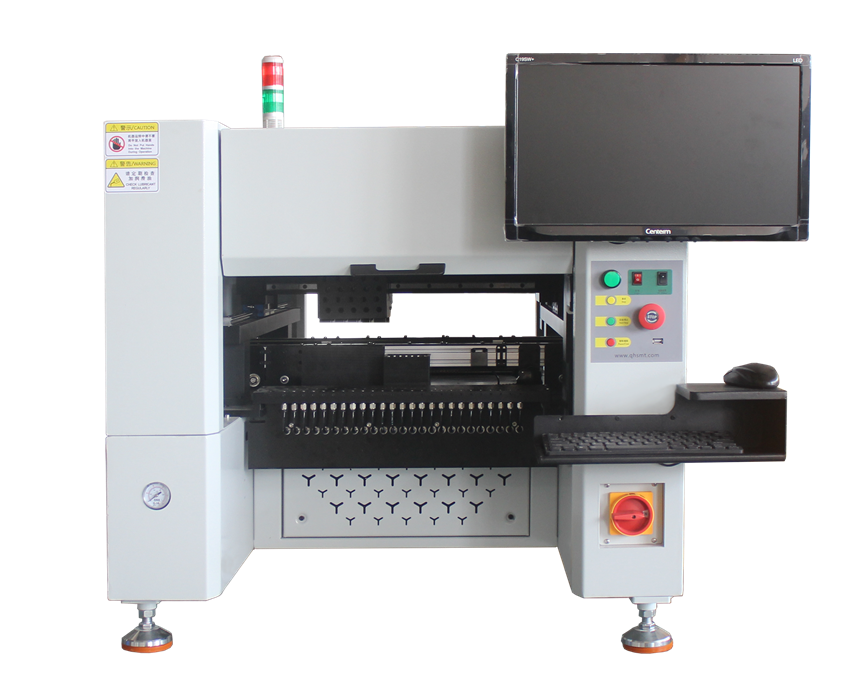

二、泛用貼片機特點
泛用貼片機可以貼裝高精度的大型、異型元器件，一般也能貼裝小型片狀結構元件，幾乎可以涵蓋企業所有的元件范圍，所以一個叫做一種多功能貼片機或泛用貼片機。
1.萬能貼片機的結構主要采用拱架結構，具有精度高、靈活性好的特點。
2.在X、Y定位系統中，萬能貼片機采用全閉環伺服電機驅動，直接位置反饋采用線性光柵編碼器，避免了螺桿的變形。在某些情況下，Y軸由平臺兩側的兩臺電機和兩根螺桿驅動，并由雙線性光柵尺反饋，可以有效地減少由于靜態安裝頭引起的等待，減少由于橫梁變形失步引起的誤差。采用更先進的直線磁懸浮電機，除雙驅動等技術特點外，還具有直接驅動、機械結構磨損小、反饋快、安靜、維修方便、精度高等特點。
3、泛用貼片機大多都是采用線路板固定式，用貼裝頭的移動來實現X和y定位，不會出現因為工作臺面的移動而使大型或較重的元件就是因為慣性而移位。
4、泛用貼片機能可以接受自己所有的物料通過包裝設計方式，如卷帶裝、管裝、盒裝和盤裝。另外，當盤裝物料較多時，可加裝一個多層網絡專用托盤送料器。
5、泛用貼片機在物料吸取時除了可以采用傳統的真空吸嘴外，并且對于異型較難吸取的元件可采用專用吸嘴，另外，對于用真空吸嘴法吸取的元件可使用氣動夾爪。
6.萬能貼片組件在標定時，通常采用具有前光、側光、背光和在線光功能的上視攝像頭，可以識別各種組件。如果組件的尺寸太大以至于不能超過攝像機的視場，那么在拍攝多幅圖像之后，也可以對上視攝像機進行分析和校正。某些萬能貼片機的安裝頭也裝有安裝頭移動攝像頭，可以識別較小的部件。
1.高速貼片機的結構可以采用任何類型的結構。結構:轉塔式、復式和大平行等。
2.高速自動貼片機可貼裝元件器范圍我們通常比較小，所能貼裝的元器件應用范圍是從0603-7474；
3.高速貼片機所貼裝元件器的包裝設計形式進行通常只能是卷帶裝；
4.許多高速表面貼裝機的安裝頭可以在拾取和安裝小部件時全速安裝，并且有許多高速表面貼裝機的安裝頭;
5.高速貼片機的貼裝吸嘴通常只有一個真空吸嘴。
二、泛用貼片機特點
泛用貼片機可以貼裝高精度的大型、異型元器件，一般也能貼裝小型片狀結構元件，幾乎可以涵蓋企業所有的元件范圍，所以一個叫做一種多功能貼片機或泛用貼片機。
1.萬能貼片機的結構主要采用拱架結構，具有精度高、靈活性好的特點。
2.在X、Y定位系統中，萬能貼片機采用全閉環伺服電機驅動，直接位置反饋采用線性光柵編碼器，避免了螺桿的變形。在某些情況下，Y軸由平臺兩側的兩臺電機和兩根螺桿驅動，并由雙線性光柵尺反饋，可以有效地減少由于靜態安裝頭引起的等待，減少由于橫梁變形失步引起的誤差。采用更先進的直線磁懸浮電機，除雙驅動等技術特點外，還具有直接驅動、機械結構磨損小、反饋快、安靜、維修方便、精度高等特點。
3、泛用貼片機大多都是采用線路板固定式，用貼裝頭的移動來實現X和y定位，不會出現因為工作臺面的移動而使大型或較重的元件就是因為慣性而移位。
4、泛用貼片機能可以接受自己所有的物料通過包裝設計方式，如卷帶裝、管裝、盒裝和盤裝。另外，當盤裝物料較多時，可加裝一個多層網絡專用托盤送料器。
5、泛用貼片機在物料吸取時除了可以采用傳統的真空吸嘴外，并且對于異型較難吸取的元件可采用專用吸嘴，另外，對于用真空吸嘴法吸取的元件可使用氣動夾爪。
6.萬能貼片組件在標定時，通常采用具有前光、側光、背光和在線光功能的上視攝像頭，可以識別各種組件。如果組件的尺寸太大以至于不能超過攝像機的視場，那么在拍攝多幅圖像之后，也可以對上視攝像機進行分析和校正。某些萬能貼片機的安裝頭也裝有安裝頭移動攝像頭，可以識別較小的部件。
7.通用貼片機在處理小片式元器件時的速度與高速貼片機相差甚遠，有些高速貼片機在貼裝小片式元器件時的貼裝速度可以達到多功能機在貼裝相同元器件時的5~10倍。所以在中大型生產中，一般都是根據產品的特點進行合理的配置，使每臺設備的效率接近高。
